התקנת תאורה לעגורני צריח
בהתאם לדרישות החוק ותקנות הבטיחות וכשמבצעים עבודות בעגורן צריח בשעות שקיעת החמה לבין זריחתה, יש להתקין אמצעי תאורה נאותים בעגורן צריח על חלקיו, המקום בו הוא נמצא והשטח שמעליו הוא פועל.
חברת אינג'ינקס מציעה שירותי התקנות תאורה ע"ג עגורני צריח במגוון רחב של אפשרויות, כל זאת בהתאם לדרישות הפרויקט ומנהלת האתר. העבודות מבוצעות ע"י טכנאים מקצועיים, מיומנים ומנוסים ובעליי הסמכות בתחום החשמל ועבודות בגובה.
התקנת תאורה ע"ג תורן עגורן צריח
פרוז'קטורים שהורכבו בפרויקט עזריאלי ספירלה עם קופסת חיבור חשמל
מפסק להפעלה / כיבוי תאורה נמצא צמוד לחוליית הבסיס של העגורן, מאפשר לצוות האתר לשלוט בתאורת העגורן
קופסת חיבורים ייעודית לפרוז'קטורים שמורכבים בתורן(מגדל) העגורן. לכל פרוז'קטור הזנה נפרדת
פרוז'קטור בצורת פעמון על המורכב על חוליית התורן ומכוון לשטח האתר
התקנת תאורת LED (פרוז'קטורים) ע"ג תורן עגורן צריח תבוצע תמיד בהתאם לאפיון הפרויקט ולדרישתו, ככלל חברתנו תמליץ למנהלת האתר על שימוש בסוגים שונים של גופי תאורה בהתאם לנתוני הסביבה.
העבודה מבוצעת ע"י טכנאי חשמל בעלי ניסיון והסמכות לעבודות אלו.
כל גופי התאורה שיותקנו ע"ג תורן העגורן יזוודו באופן מלא ויכללו את הדברים הבאים:
1. תאורת LED חסכונית בעלת תקן מתאים ועמידה לסביבה מורכבת
(לרבות אטימות למים , לאבק, ובעלת הגנת שבר מרבית)
2. אפשרות כיוון התאורה לנקודות שונות בסביבת העבודה.
3. מתקן תלייה ייעודי אשר יורכב בחלק החיצוני של חוליית העגורן.
כל גוף תאורה מגיע עם מתקן בהתאם לסוג החוליה בפרויקט, בנוסף כל יחידת תאורה תאובטח לחוליית העגורן באמצעות כבל פלדה תקני.
4. כל גוף תאורה יסופק עם תקע נפרד, יתחבר לקופסת חיבורים ייעודית.
5. קופסת חיבורים ייעודית שתורכב בסמוך לגופי התאורה תוזן בנפרד.
6. כבל הזנה תקני אשר יחבר בין קופסת החיבורים לבין נקודת הזנה ראשית
7. מתג הפעלה בקרקע, מאפשר שליטה בהדלקה וכיבוי לצוות האתר
התקנת תאורה ע"ג זרוע קדמית בעגורן צריח
פרוז'קטורים וציוד חשמל המיועד להרכבה בזרוע הקדמית של עגורן צריח
פרוז'קטו ר שהורכב בזרוע קדמית
קופסת חיבורי חשמל ייעודית הנמצאת סמוך לתא עגורנאי מיועדת לפרוז'קטורים בזרוע קדמית

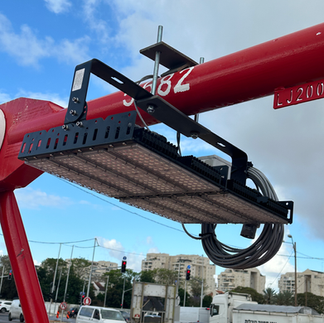

פרוז'קטור שהורכב בזרוע קדמית
התקנת תאורת LED (פרוז'קטורים) ע"ג זרוע קדמית בעגורן צריח תבוצע בהתאם לדרישת אתר ותצורת זרוע העגורן ובמרווחים אפקטיבים, כל זאת במטרה לסייע הן למפעיל העגורן לראות היטב את המטען אותו הוא מניף והן עבור צוות העובדים שבסביבת העבודה.
כל גופי התאורה שיותקנו ע"ג זרוע קדמית יזוודו באופן מלא ויכללו את הדברים הבאים:
1. תאורת LED חסכונית בעלת תקן מתאים ועמידה לסביבה מורכבת
(לרבות אטימות למים , לאבק, ובעלת הגנת שבר מרבית)
2. מתקן תלייה ייעודי אשר יורכב ע"ג פרופיל הזרוע, ללא הפרעה לקרונית הנסיעה ושאר חלקי העגורן.
כל גוף תאורה מגיע עם מתקן ייעודי, בנוסף כל יחידת תאורה תאובטח לזרוע באמצעות כבל פלדה תקני.
3. כל גוף תאורה יסופק עם תקע נפרד, וכבל הזנה נפרד מנקודת החיבור ועד לקופסת חיבורים שתמצא מחוץ לתא מפעיל העגורן.
4. קופסת חיבורים ייעודית שתורכב בסמוך לתא עגורנאי.
5. כבל הזנה תקני אשר יחבר בין קופסת החיבורים לבין נקודת הזנה ראשית
6. חיישן אוטומטי שמדליק ומכבה את התאורה בהתאם לתנאי הסביבה
LED שרשור / LED חבל / LED התקנת פס
התקנת חבל LED על זרועות עגורן צריח
קופסת חיבורים ייעודית המזינה את תאורת שרשרת LED
קופסאות חיבורים לתאורה הנמצאת בזרועות העגורן גם חבל LED וגם תאורת זרוע קדמית

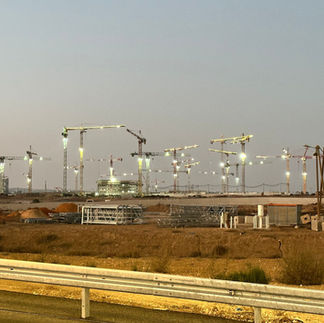

בפרויקט זה חברתנו הרכיבה מגוון רחב של סוגי תאורות בעגורני צריח
התקנת פס LED / חבל LED / שרשור LED תבוצע בדרך כלל בהתאם להנחיות רשות תעופה אזרחית (רת"א) אשר תגדיר מיקום וצבע נדרש.
או בהתאם לדרישת פרויקט ומנהלת אתר לצורך זיהוי עגורנים / פרסום.
תאורה זו תורכב לאורך כל הזרוע הקדמית ולאורכי הזרוע הנגדית
משנים הצדדים , בדגמים עגורנים בהם קיים שפיץ אז ניתן להרכיב גם עליו.
ניתן לשלב במקומות נוספים במידת הצורך לדוגמא ע"ג חוליות העגורן ועוד.
1. תאורת LED חסכונית בעלת תקן מתאים ועמידה לסביבה מורכבת
(לרבות אטימות למים , לאבק, ובעלת הגנת חשמול בקצוות)
2. חיבור חבל LED לעגורן צריח במרווחים קבועים עם אמצעים תקניים.
3. קופסת חיבורים ייעודית שתורכב בסמוך לתא עגורנאי.
4. כבל הזנה תקני אשר יחבר בין קופסת החיבורים לבין נקודת הזנה ראשית
5. חיישן אוטומטי שמדליק ומכבה את התאורה בהתאם לתנאי הסביבה
התקנת תאורת אזהרה לעגורני צריח
תאורת אזהרה סולארית בהתאם לתקן תעופה L810
תאורך אזהרה דואלית לסימון באור יום ולילה L864/865
התקנת תאורת אזהרה למניעת מכשולי טיסה מבוצעת בדרך כלל בהתאם לדרישת רשות תעופה אזרחית, או בהתאם להנחיות רשות מקומית.
מתוך תקן ישראלי 4473, חלק 1 (כללי בטיחות לשימוש בעגורנים)
בתחום של 6 ק"מ משדה תעופה קיים - לכל עגורן שגובהו יותר מ- 10 מטר מעל פני הסביבה או כפי שנקבע בתנאים להיתר הבנייה (מתוך ת"י 4473)
בכל אתר בארץ - לכל עגורן שגובהו יותר מ-60 מטר מעל פני הקרקע.
תמיד - יש לוודא אם נדרש ומה נדרש מול רשות תעופה אזרחית והיתר בנייה
חברתנו מספקת ומתקינה תאורת אזהרה למטוסים בהתאם לדרישות השונות: כלל גופי התאורה מסופקים עם מתקני תילוי ייעודים בהתאם לתצורת עגורן.
דוגמאות:

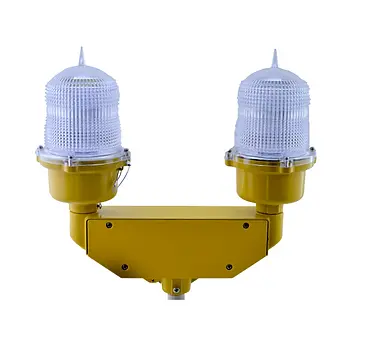

1. התקנת מערכת תאורה אדומה קבועה מסוג L-810.
2. התקנת מערכת תאורה אדומה מהבהבת מסוג L-864.
3. התקנת מערכת תאורה דואלית (סימון יום - אור לבן , סימון לילה אור אדום)
סוג המערכת L865 /L864 משולב.
ניתן לרכוש ולהתקין תאורת אזהרה סולארית או עם חיבור לחשמל.
